光切法显微镜实验室简介

光切法显微镜实验室

一、实验室简介

本实验室隶属于长江大学机械工程学院中心实验室。主要功能是：利用光切法显微镜对机械零件表面粗糙度（表面光洁度）进行非接触式测量，使学生掌握光切法测量的基本原理、显微镜的调焦与操作使用方法，以及表面粗糙度评定参数的计算与数据处理方法，为机械制造、互换性与技术测量等课程提供实验教学支撑。实验室位于7教201室。

二、仪器设备

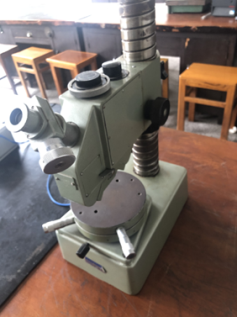

光切法显微镜

仪器设备（型号）：光切法显微镜（9J）

品 牌：上光（上海光学仪器一厂）

三、主要参数

9J型光切法显微镜适用于在电源220V（±10%）/50Hz、气温5℃～30℃和相对湿度85%的环境条件下运行，建议安放在防震工作台上，环境清洁。

（一）设备特点：

1.本仪器在原有基础上进行了光学系统升级，明场成像更清晰，避免看不清测量读数刻线；

2.配备粗微动同轴调焦系统，粗动松紧可调，微动格值2μm，使之更加准确的找到成像面；

3.一体化结构机身，无需另配变压器电源，操作简洁、方便；

4.非接触式测量，不会破坏样品表面层，经过计算后确定纹痕的不平度。

（二）主要技术指标：

1.光学校正系统：有限远光学校正系统，物镜能完全独立克服轴向和纵向像差，成像清晰，分辨率高；

2.测量范围不平度平均高度值：>0.8～1.6μm、>1.6～6.3μm、>6.3～20μm、>20～80μm；

3.表面光洁度（级别）：9级、8～7级、6～5级、4～3级；

4.所需物镜：60X/0.55、30X/0.40、14X/0.20、7X/0.12；

5.总放大倍数：510X、260X、120X、60X；

6.物镜组件工作距离（mm）：0.04、0.2、2.5、9.5；

7.视场（mm）：0.3、0.6、1.3、2.5；

8.摄影装置放大倍数：约6倍；

9.测量不平度范围：（0.8～80）微米；

10.不平宽度：用测微目镜0.7微米～2.5毫米，用坐标工作台（0.01～13）毫米。

四、实验室责任人

易军 联系方式：1063759188@qq.com

五、实验预约流程

需与实验室责任人确定样品类型、数量、测试时间后，下载填写"实验室使用安全承诺书"和"仪器设备借用申请单"，在开展实验当天提交纸质申请表。
