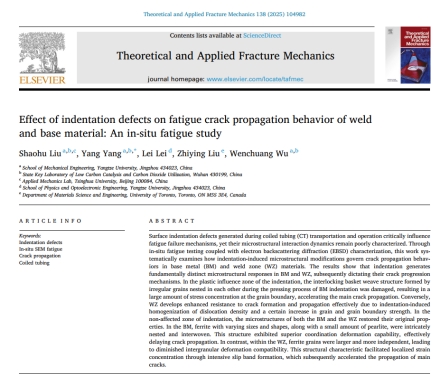

（通讯员 赵洁）断裂力学领域权威学术期刊《Theoretical and Applied Fracture Mechanics》（力学一区，Top期刊）刊发了我院刘少胡教授团队关于连续管疲劳失效机制的最新研究成果“Effect of indentation defects on fatigue crack propagation behavior of weld and base material: An in-situ fatigue study”。

连续管在制造、运输和作业过程中，由于外部挤压、磕碰等原因，表面极易出现压痕缺陷，与其他体积缺陷不同，压痕缺陷会导致材料局部组织发生明显变化，进而影响连续管的疲劳失效机制。

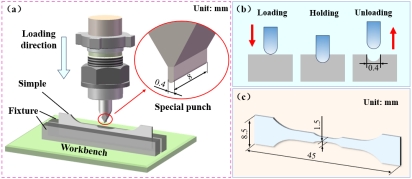

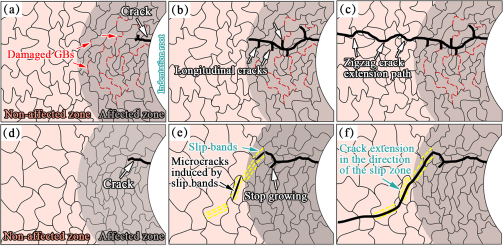

该论文通过制作含压痕缺陷的标准试样，通过结合光学显微镜（OM）、扫描电镜（SEM）和EBSD技术，深入研究了压痕缺陷如何通过改变材料的微观结构来影响疲劳裂纹扩展速率。对比分析了压痕缺陷影响下连续管母材和焊缝的疲劳行为，揭示了不同材料状态下疲劳失效的差异。研究结论为深入了解连续管的疲劳性能，以及提高其疲劳寿命和可靠性具有重要意义。

（审核 刘少胡）
