电力电子及电气传动教学实验台实验室

一、实验室简介

本实验室隶属于长江大学机械工程学院中心实验室。主要功能是：将目前最先进、成熟的数字电气及传动技术（直流调速技术、交流变频传动技术、继电接触技术、局域网络控制）应用于实践教学，使学生掌握先进的电气传动应用技术；同时融合传统和现代的电力电子技术，特别是基于XPC数字电力电子技术等实验要求，满足电机学、电力电子技术和运动控制课程的教学要求。实验室位于7教203室。

二、仪器设备

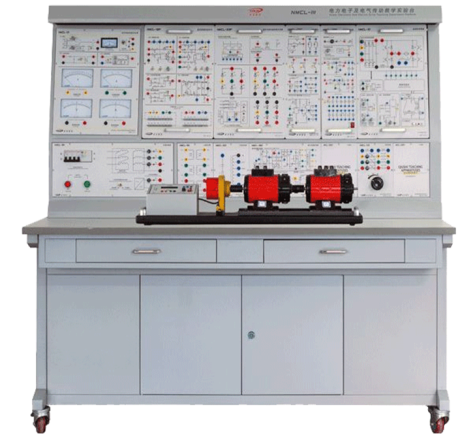

电力电子及电气传动教学实验台

仪器设备（型号）：电力电子及电气传动教学实验台（NMCL-II）

品 牌：求是（浙江求是科教设备有限公司）

三、主要参数

NMCL-II型电力电子及电气传动教学实验台由控制屏、实验桌、交直流电源、测量仪表、实验模块、电机及导轨、实验导线等组成。

（一）可开设实验：

1.电力电子技术实验：锯齿波同步移相触发电路实验、单相桥式半控整流电路实验、单相桥式全控整流电路实验、单相桥式有源逆变电路实验、三相桥式半控整流电路实验、三相桥式全控整流及有源逆变电路实验、单相交流调压电路实验、三相交流调压电路实验；

2.直流调速系统实验：晶闸管直流调速系统参数和环节特性的测定、不可逆单闭环直流调速系统静特性的研究、双闭环晶闸管不可逆直流调速系统、逻辑无环流可逆直流调速系统、双闭环可逆直流脉宽（PWM）调速系统；

3.交流调速系统实验：双闭环三相异步电机调压调速系统；

4.继电接触电气控制实验：三相异步电动机点动和自锁控制线路实验、正反转控制线路实验、Y/△降压起动控制线路实验、能耗制动控制实验；

5.基于XPC模式的全数字控制电力电子系统实验：直流斩波实验（Buck、Boost、Buck-Boost变换器）、半桥开关电路变换器实验（HB-PWM）、全桥开关电路变换器实验（FB-PWM）、异步电机变频调速（SPWM、SVPWM、FOC、DTC调制方式）。

（二）技术性能：

1.人身安全保护功能：含有电流型漏电保护、三相隔离变压器的浮地保护、电压型漏电保护和全塑封闭式实验导线等4种保护功能，确保学生实验时的生命安全；

2.设备结构：实验台由控制屏、实验桌、交直流电源、测量仪表、实验模块、电机及导轨、实验导线等组成；

3.实验装置电源：设置总电源开关、熔断器、三相电源开关、交流电源监视仪表等；电源经三相隔离变压器，输出三相交流线电压220V（230V）/3A，具备过流和短路保护功能，具有输入、输出缺相指示；直流电源提供220V/0.5A一组，供直流电动机励磁绕组用；数字转速表采用特制低纹波系数编码器，六位数字转速计，测量范围0～±3000rpm，精度0.5级；

4.实验装置测量仪表：直流电压表1只（测量范围0～±250V，精度1.5级）、直流电流表1只（0～±2A）、交流电压表1只（0～500V）、交流电流表1只（0～3A）；

5.实验模块：提供三相变压器、调速控制单元、逻辑无环流控制、触发电路和主回路、二极管及电抗器、负载、波形发生器、锯齿波电路及主回路、直流脉宽调速、继电接触等单元模块；

6.实验电机：提供直流复励发电机、并励电动机、三相鼠笼电机、三相绕线异步电机、导轨测速等，所有被测电机的功率为100～300W，其特性可模拟中小电机特性；

7.示波器：带宽≥100MHz，标配总线触发/解码功能（LIN、CAN），≥7寸（800*480）显示屏，垂直灵敏度最小可达500μV/div，时基挡位最小可达1ns/div，存储深度不低于14Mpts。

四、实验室责任人

易军 联系电话：1063759188@qq.com

五、实验预约流程

需与实验室责任人确定样品类型、数量、测试时间后，下载填写"实验室使用安全承诺书"和"仪器设备借用申请单"，在开展实验当天提交纸质申请表。样品要求：（有就填写）。
