高温高压材料力学性能测试系统实验室
一、实验室简介
本实验室隶属于长江大学机械工程学院中心实验室。主要功能是：利用高温高压材料力学性能测试系统对金属材料、高强塑料等材料进行动静力学性能测试，包括动态高周疲劳、低周疲劳、程控疲劳以及静态的恒变形速率、恒负荷速率和常规力学性能试验，能够准确分析材料疲劳寿命情况，为后期装备制造提供可靠的试验数据。实验室位于7教112室。
二、仪器设备

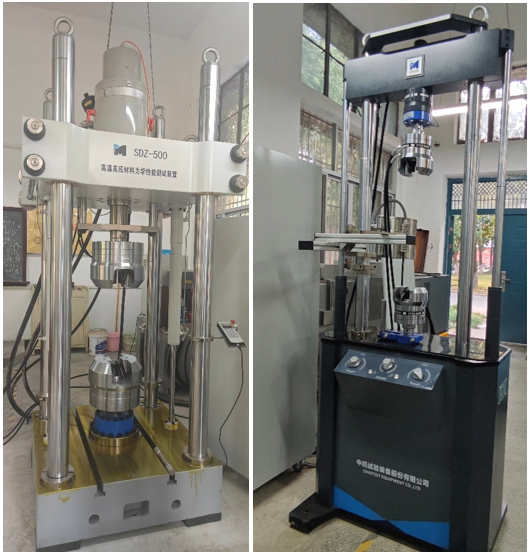

主机1 主机2
高温高压材料力学性能测试系统
仪器设备（型号）：高温高压材料力学性能测试系统（SDZ-500）
品 牌：中机试验（中机试验装备股份有限公司）
三、主要参数
SDZ-500高温高压材料力学性能测试系统是一套多元化、多功能的综合性高精度力学测试系统，可用于各种材料的疲劳试验、断裂力学试验及零部件的疲劳性能试验，配相应的环境装置还可完成材料在高低温环境中的疲劳试验。
（一）主机一：
1.最大承载力不低于500kN；
2.最大静态试验力：≥500kN；
3.最大动态试验力：≥500kN；
4.试验力测量范围：4～100%FS；
5.负荷静态测量精度：≤±0.5%示值；
6.负荷动态测量精度：≤±1.0%示值；
7.动态检定频率：≥10Hz；
8.作动器位移行程：≥±75mm；
9.位移测量精度：≤±0.5%示值或0.05mm取大值；
10.试验频率范围：0.01～100Hz；
11.垂直试验空间：100～1000mm；
12.立柱净间距：≥700mm×700mm。
（二）主机二：
1.主机框架：油缸下置，最大承载力不低于100kN，立柱净间距不小于480mm；
2.最大静态试验力：≥50kN；
3.最大动态试验力：≥50kN；
4.试验力测量范围：4～100%FS；
5.负荷静态测量精度：≤±0.5%示值；
6.负荷动态测量精度：≤±1.0%示值；
7.动态检定频率：≥20Hz；
8.作动器位移行程：≥±75mm；
9.受力同轴度：≤5%；
10.位移测量精度：≤±0.5%示值或0.05mm取大值；
11.垂直试验空间：50～600mm。
（三）作动器总成：
1.伺服作动器1只，最大出力不低于50kN，采用静压支撑技术作动器，无密封圈结构，并配备专属抽油泵；
2.伺服作动器1只，最大出力不低于500kN，采用静压支撑技术作动器，无密封圈结构，并配备专属抽油泵；
3.试验频率：0.01～100Hz；
4.高性能伺服阀：对称的双喷嘴挡板阀，7MPa额定压降下流量可达到4L/min至63L/min；
5.作动器内部无任何机械密封件，作动器最高频响≥400Hz，长时试验最高频响≥100Hz。
（四）控制系统：
1.动态专用控制器，具有64位内部处理器、32位测量分辨率和24位数模转换器，最高采样频率10kHz；
2.采用以太网和USB双接口控制，预留变形通道；
3.具有非线性校正技术，保证整机的测量精度。
（五）试验软件：
1.配备疲劳机专用软件，具有"计算机软件著作权登记证书"；
2.可进行位移控制、力控制两种控制方式，可进行正弦波、三角波、方波等波形试验及用户自定义组合试验。
（六）液压系统：
1.油源流量≥100L/min，工作压力≥21MPa；
2.具备滤芯堵塞报警、低液位、超温、缺相、过载等报警停机保护功能；
3.配备液压子站，具备高、低压切换功能，低压到高压切换时间为5～8秒。
（七）试验环境：
1.温度控制范围：-70℃～1200℃；
2.温度波动度：≤±2℃；
3.温度梯度：≤3℃；
4.升温速率：1℃～2℃/min；
5.内部空间：≥240×280×280mm；
6.高温系统空间：≥Φ90×280mm。
四、实验室责任人
负责人：曾云联系邮箱：626690025@qq.com
五、实验预约流程
需与实验室责任人确定样品类型、数量、测试时间后，下载填写"实验室使用安全承诺书"和"仪器设备借用申请单"，在开展实验当天提交纸质申请表。
