三轴加工中心实验室
一、实验室简介
本实验室隶属于长江大学机械工程学院中心实验室（机械工程实训中心）。主要功能是：利用三轴加工中心对零件进行铣削加工，使学生掌握加工中心的编程、对刀与加工操作方法，为数控技术、机械制造等课程提供实训教学支撑。实验室位于东校区机械工程学院机械工程实训中心。
二、仪器设备

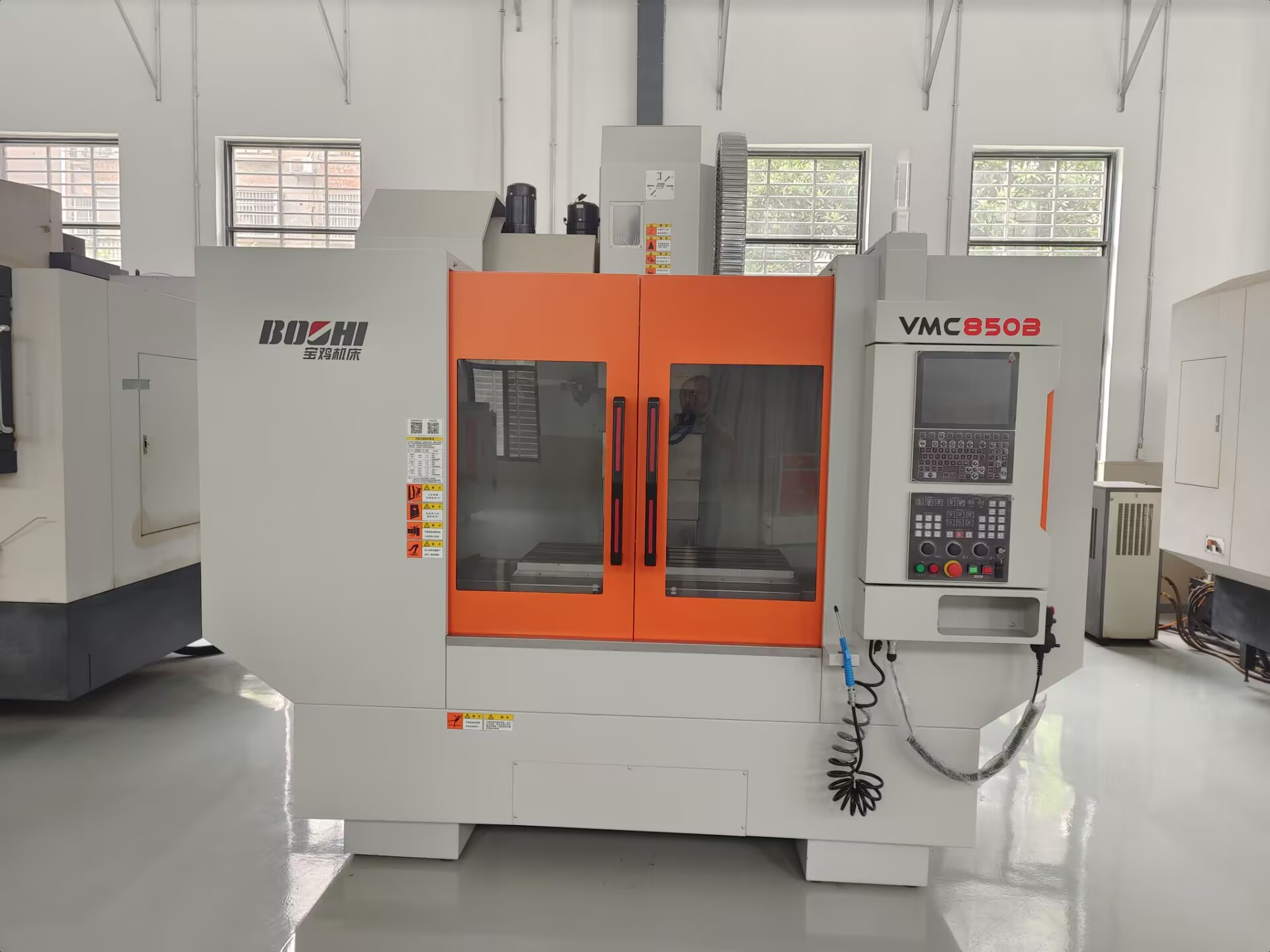

三轴加工中心
仪器设备（型号）：三轴加工中心（VMC850B）
品 牌：宝鸡（宝鸡忠诚机床股份有限公司）
三、主要参数
VMC850B三轴加工中心为立式加工中心，采用BT40主轴锥孔，配24把圆盘刀库，具备X、Y、Z三轴联动加工能力。
主要技术参数：
1.工作台外形尺寸（W×L）：500×1050mm；
2.工作台最大承重：600kg；
3.主轴锥孔：BT40；
4.主轴功率：7.5/11kW；
5.主轴转速：8000r/min；
6.左右行程（X向）：800mm；
7.前后行程（Y向）：500mm；
8.上下行程（Z向）：550mm；
9.主轴中心至立柱导轨距离：560mm；
10.主轴端面至工作台面距离：150～700mm；
11.最高进给速度（X/Y/Z）：10000mm/min；
12.快速移动速度（X/Y/Z）：20/20/20m/min；
13.X、Y、Z轴电机功率：1.8kW；
14.X、Y、Z轴定位精度：X:0.020 Y:0.018 Z:0.020mm；
15.X、Y、Z轴重复定位精度：X:0.013 Y:0.010 Z:0.013mm；
16.刀库容量：24把圆盘刀库；
17.最大刀具重量：8kg；
18.最大刀具尺寸：Φ80×300mm。
四、实验室责任人
负责人：唐明联系方式：2565171492@qq.com
五、实验预约流程
需与实验室责任人确定样品类型、数量、测试时间后，下载填写"实验室使用安全承诺书"和"仪器设备借用申请单"，在开展实验当天提交纸质申请表。
