数控车床实验室简介

数控车床实验室

一、实验室简介

本实验室隶属于长江大学机械工程学院中心实验室（机械工程实训中心）。主要功能是：利用数控车床对回转类零件进行数控车削加工，使学生掌握数控车床的编程、对刀与加工操作方法，为数控技术、机械制造等课程提供实训教学支撑。实验室位于东校区机械工程学院机械工程实训中心。

二、仪器设备

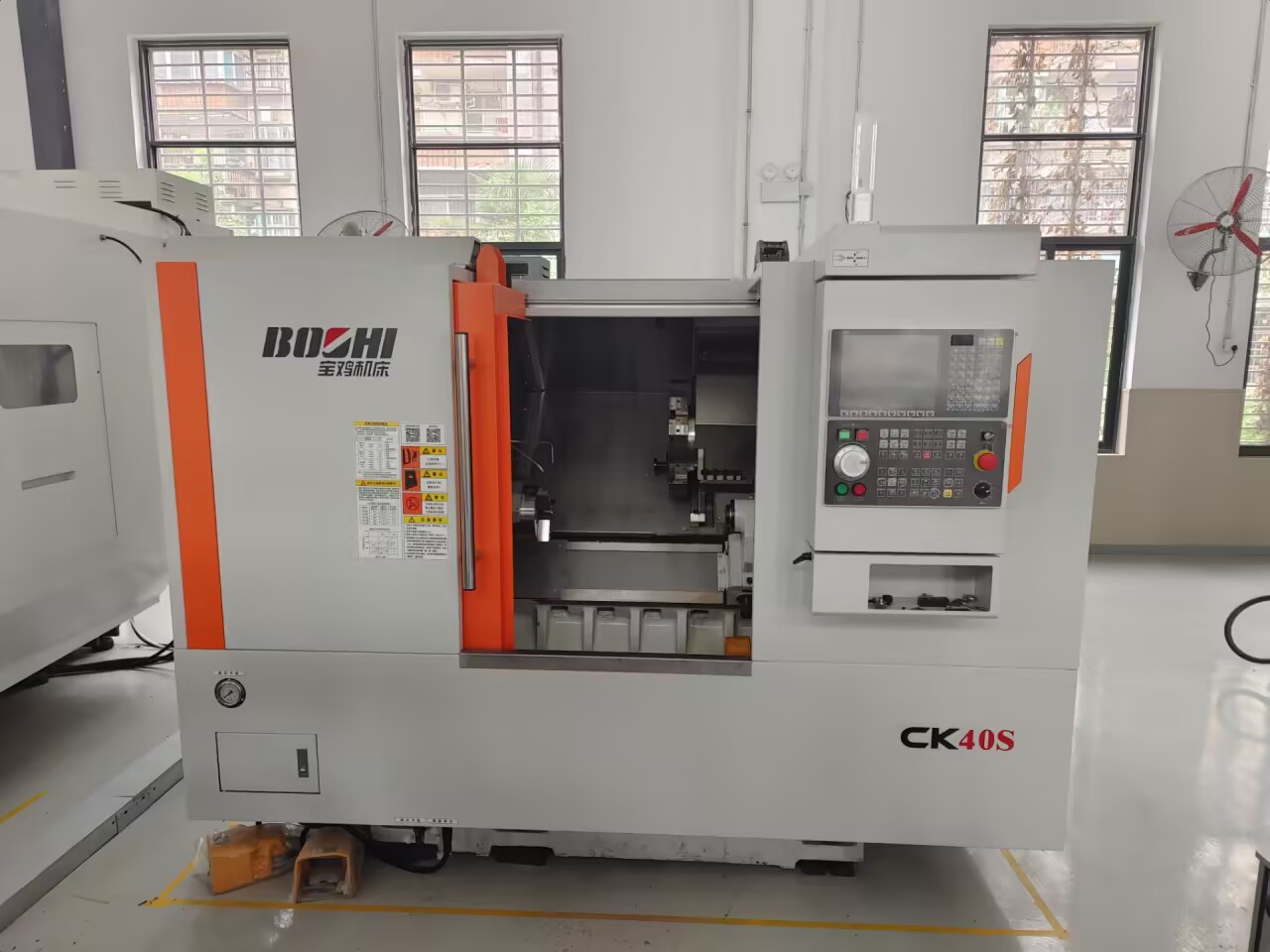

数控车床

仪器设备（型号）：数控车床（CK40S）

品 牌：宝鸡（宝鸡忠诚机床股份有限公司）

三、主要参数

数控车床采用数控系统控制，能实现内、外圆柱面、圆锥面、圆弧曲面、端面、螺纹、沟槽等型面的车削加工，具备X、Z轴两轴控制两轴联动能力。

（一）基本参数：

1.床身上最大回转直径：φ400mm；

2.床鞍上最大回转直径：φ200mm；

3.最大车削直径：φ400mm；

4.顶尖距：750mm；

5.最大车削长度：580mm；

6.主轴通孔直径：Φ57mm；

7.主轴头型式：ISO702/I A2-6手动卡盘；

8.主轴转速：140～3000r/min；

9.卡盘直径：φ200mm；

10.机床定位精度X/Z：0.036mm（1000）；

11.机床重复定位精度X/Z：0.011mm（1000）；

12.车削工件圆度：0.004mm；

13.主电机功率：5.5kW；

14.套筒直径/行程：Φ65/120mm；

15.顶尖锥度：MT No.4；

16.移动距离X/Z：230/590mm；

17.快速移动速度X/Z：6/8m/min；

18.最大工件加工重量（两端装卡）：550kg（Φ200手动三爪）。

（二）数控系统：

1.能实现内、外圆柱面、圆锥面、圆弧曲面、端面、螺纹、沟槽等型面的车削加工；

2.控制功能：至少具备X、Z轴两轴控制两轴联动；

3.插补方式：直线、圆弧、螺纹（固定螺距、变螺距）插补；

4.坐标系：绝对坐标和增量坐标；

5.具有公、英制转换功能；

6.补偿：刀具位置补偿、刀具半径偏置补偿、间隙补偿、螺距误差补偿；

7.具有固定循环、钻孔循环、多重复合循环。

四、实验室责任人

负责人：万锋联系方式：347102729@

五、实验预约流程

需与实验室责任人确定样品类型、数量、测试时间后，下载填写"实验室使用安全承诺书"和"仪器设备借用申请单"，在开展实验当天提交纸质申请表。
