五轴加工中心实验室

一、实验室简介

本实验室隶属于长江大学机械工程学院中心实验室（机械工程实训中心）。主要功能是：利用五轴联动加工中心对复杂曲面零件进行多轴铣削加工，使学生掌握五轴加工中心的编程、多轴联动加工与操作技术，为数控技术、先进制造等课程提供实训教学支撑。实验室位于东校区机械工程学院机械工程实训中心。

二、仪器设备

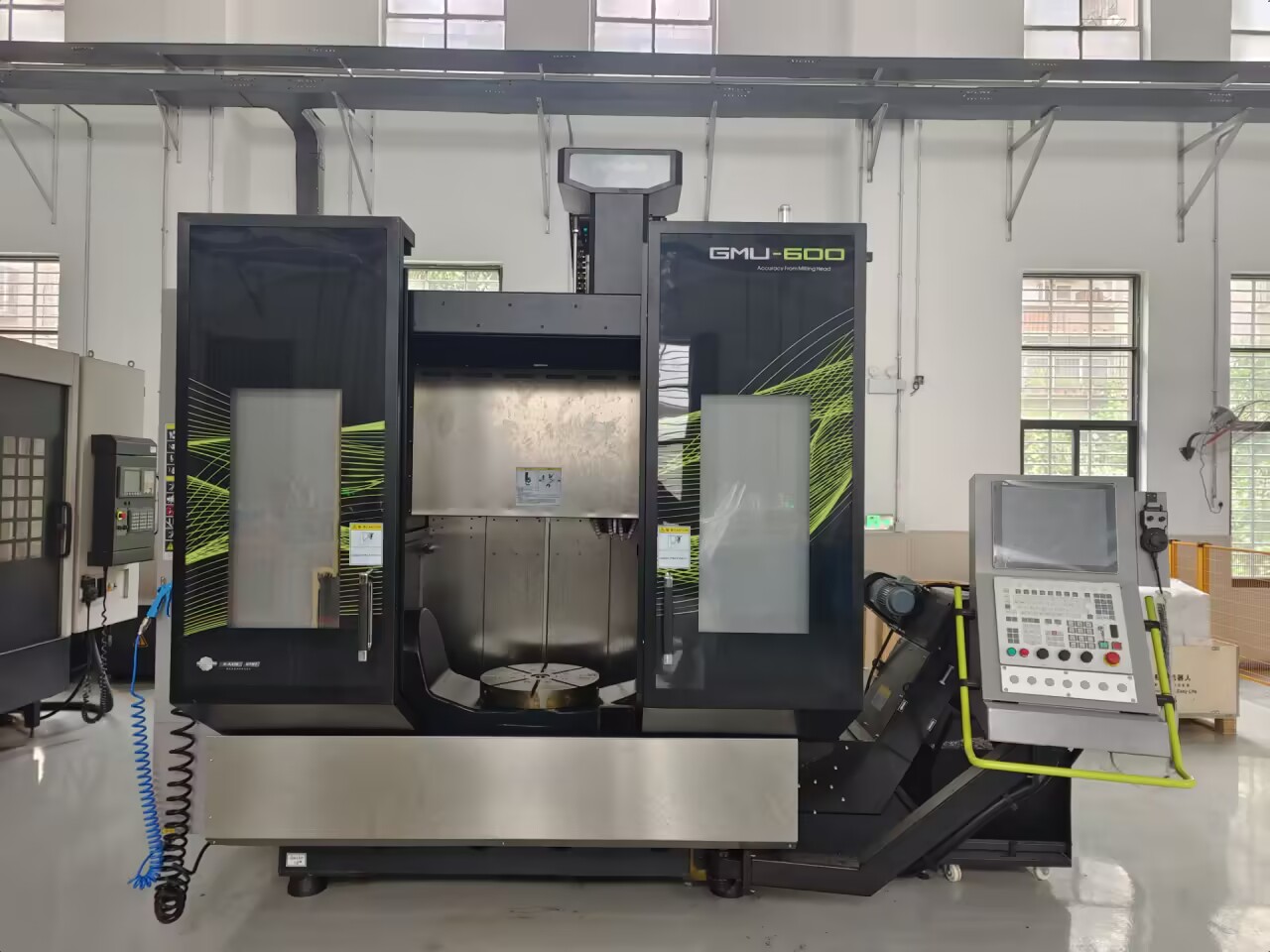

五轴加工中心

仪器设备（型号）：五轴加工中心（GMU-600）

品 牌：埃弗米（东莞市埃弗米数控设备科技有限公司）

三、主要参数

GMU-600五轴加工中心采用电主轴，具备X/Y/Z三直线轴和A/C两回转轴的五轴联动加工能力。

主要技术参数：

1.X/Y/Z轴行程：600/910/450mm（Y轴行程含换刀行程）；

2.A/C轴行程：±120°/360°（无穷）度；

3.工作台至主轴鼻端距离：120～570mm；

4.工作台尺寸/最大承重：φ500mm/300kg（圆工作台）；

5.主轴最高转速/锥柄：20000rpm/HSK-A63；

6.主轴功率（S1/S6-25%）：25/27kW；

7.主轴输出扭矩（S1/S6-25%）：51/61N.m；

8.X/Y/Z轴快速位移：40/40/40m/min；

9.最大切削进给率：20m/min；

10.A/C轴快进速度：20/80rpm；

11.联动控制轴：5轴；

12.定位精度：X/Y/Z为0.007/0.007/0.006mm，A/C为8/8 ARCSEC；

13.重复定位精度：X/Y/Z为0.004/0.004/0.004mm，A/C为5/5 ARCSEC；

14.自动换刀系统：刀具数26把，换刀时间（刀-刀）5秒，刀具最大长度250mm，刀具最大直径/相邻无刀Φ80/Φ120mm。

四、实验室责任人

负责人：唐明联系电话：2565171492@qq.com

五、实验预约流程

需与实验室责任人确定样品类型、数量、测试时间后，下载填写"实验室使用安全承诺书"和"仪器设备借用申请单"，在开展实验当天提交纸质申请表。
