激光熔覆焊机实验室简介

激光熔覆焊机实验室

一、实验室简介

本实验室位于长江大学7教109室，隶属于长江大学机械工程学院中心实验室。主要功能是：利用激光熔覆焊机进行激光焊接、焊补、修补、修复与熔覆等加工，使学生掌握激光熔覆焊机的结构、工作原理与操作工艺，为材料成型及控制工程、焊接技术与工程等课程提供实验教学支撑。

二、仪器设备

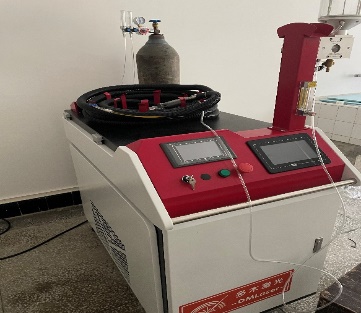

                                  激光熔覆焊机

   仪器设备（型号）：激光熔覆焊机（DML1500）

   品 牌：多木（上海多木实业有限公司）

三、主要参数

DML1500激光熔覆焊机由激光器、手持式激光熔覆头、送粉器、冷水机及PLC控制系统等组成，可实现点、线、圈、椭圆、三角、8字、半圆等多种光斑调节方式的激光焊接与熔覆加工。

（一）激光器部分：

1.激光器：RFL-C1500；

2.用途：焊接、焊补、修补、修复、熔覆；

3.有效负载：12.0kg；

4.作用原理：等离子；

5.作用对象：金属；

6.额定输出功率：1500W；

7.工作模式：连续/调制；

8.偏振方向：随机；

9.功率调节范围：10%～100%；

10.中心波长：1080±5nm；

11.频率：1000Hz；

12.额定输入电源容量：18kVA；

13.暂转率：90%；

14.红光指示输出功率：0.1～1mW；

15.光纤芯径：50μm；

16.输出光缆长度：8m；

17.接口类型：QBH；

18.准直焦距：50mm；

19.聚焦焦距：150mm；

20.调节光斑：点、线、圈、椭圆、三角、8字、半圆；

21.可调幅面：0～5mm；

22.最大支持气压：0.6MPa。

（二）维弧与等离子参数：

1.维弧电流范围：1～10A；

2.维弧空载电压：26V；

3.维弧电流：25A；

4.输出电流调节范围：2～300A；

5.引弧气体流量：0.1～2.5L/min；

6.脉冲频率范围：50～60Hz；

7.脉冲占空比：90%；

8.离子气体流量：可调；

9.输出负载率：90%；

10.保护气流量：1～20L/min。

（三）激光熔覆头与冷水机：

1.激光熔覆头：手持式；

2.冷水机制冷量：3600W；

3.冷水机水箱容积：18L；

4.冷却水流量：1.5L/min；

5.冷水机制冷剂：R22。

（四）送粉器：

1.有镜片工作观察窗口，工作情况及粉的余量清晰可见；

2.卸粉阀，方便卸粉；

3.送粉方式：叶轮送粉；

4.送粉量：3～50g/min；

5.送粉电机：57步进电机；

6.送粉精度：≤5%；

7.储粉罐容量：8kg；

8.适应粉末粒度：100～240目；

9.送粉气压限：0.4MPa。

（五）其他：

1.输入电压：AC380V±10%、50/60Hz；

2.控制方式：PLC；

3.工作环境温度：1～40℃；

4.工作环境湿度：<70%；

5.整机重量：约320kg；

6.外观尺寸：约600×1100×1200mm。

四、实验室责任人

李银银 联系方式：747712228@qq.com

五、实验预约流程

需与实验室责任人确定样品类型、数量、测试时间后，下载填写“实验室使用安全承诺书“和“仪器设备借用申请单“，在开展实验当天提交纸质申请表。
