激光内雕机实验室简介

激光内雕机实验室

一、实验室简介

本实验室位于长江大学7教109室，隶属于长江大学机械工程学院中心实验室。主要功能是：利用激光内雕机在水晶、普通玻璃等透明材料内部进行三维内雕加工，使学生掌握激光内雕机的工作原理、图形处理与雕刻操作技术，为激光加工、材料成型及控制工程等课程提供实验教学支撑。

二、仪器设备

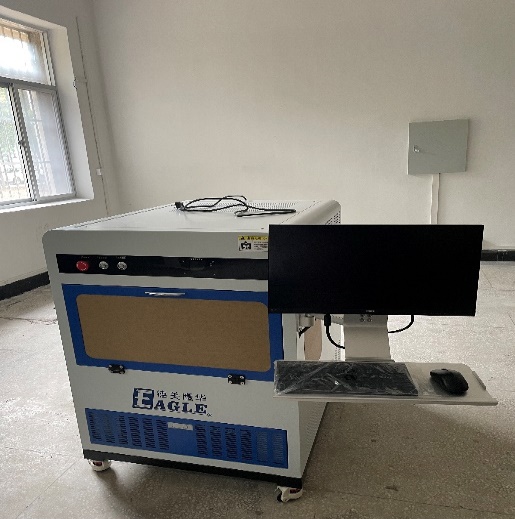

                                  激光内雕机

   仪器设备（型号）：激光内雕机（F-3540Q）

   品 牌：德美鹰华（北京德美鹰华系统科技有限公司）

三、主要参数

F-3540Q激光内雕机采用半导体泵浦激光器，能在水晶、普通玻璃等透明材料内部形成三维立体图案，配备具有自主知识产权的专用控制系统。

（一）主要技术参数：

1.激光介质：半导体泵浦激光；

2.激光功率：3W；

3.中心波长：532nm；

4.Q模块：进口Q头；

5.焦点直径：0.02mm；

6.脉宽：7ns；

7.最大脉冲能量：1.2mJ；

8.雕刻幅面：350×400×120mm；

9.最快雕刻速度：300000点/分；

10.半导体模块寿命：50000小时；

11.解析度：800～1200dpi；

12.雕刻点大小：25μm～80μm；

13.雕刻点距：0.06～0.12mm；

14.三轴重复定位精度：0.01mm/300mm；

15.焦距：120mm；

16.激光器冷却方式：风冷；

17.整机功率/电压：1.5kW/220V/50Hz。

（二）控制系统与适用材料：

1.控制系统：具有自主知识产权的半导体激光内雕机专用控制系统，能够兼容Photoshop、CorelDRAW、AI等图形处理软件；

2.适用材料：水晶、普通玻璃等。

四、实验室责任人

李银银 联系方式：747712228@qq.com

五、实验预约流程

需与实验室责任人确定样品类型、数量、测试时间后，下载填写“实验室使用安全承诺书“和“仪器设备借用申请单“，在开展实验当天提交纸质申请表。
