液压实验室简介

液压实验室

一、实验室简介

本实验室隶属于长江大学机械工程学院中心实验室。本实验室除了开展常规液压基本回路试验外，还可以开展液压控制技术虚拟实验。实验设备具有PLC控制模块，可从学习简单的PLC指导编程、梯形图编程开始，深入到PLC控制的应用，能完美结合液压技术和机电PLC控制控制技术，适用于机械设计及其自动化、机器人工程等专业实训考核。实验室位于7号教学楼110室。

二、仪器设备

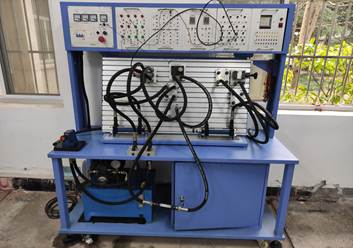

                                  液压实验台

    仪器设备（型号）：液压实验台（YDA-01型）

    生产商：上海同育教学仪器设备制造有限公司

三、主要参数

（一）技术特点

1、覆盖了液压技术、继电器控制技术、PLC自动控制技术、传感器应用技术、上位机组态控制技术等多项控制技术；

2、模块化结构设计使得搭建实验简单、方便，各液压元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷；

3、快速可靠的连接接头，拆卸简便省时，有效的提高了实验效率；

4、每个液压元器件、传感器元件及其他电器元件全部采用工业元件，性能安全、可靠；

（二）液压实验台实验项目

1、常用液压元件功能演示实验；

2、常见液压回路演示实验；

3、单作用油缸的电磁阀换向回路；

4、双作用油缸的电磁阀换向回路；

5、双作用油缸的换向回路；

6、单作用油缸的单向速度调节回路；

7、单作用油缸的双向速度调节回路；

8、双作用油缸的进口调节速度调节回路；

9、双作用油缸的出口调节速度调节回路；

10、速度换接回路；

11、采用并联节流阀的缓冲回路；

12、互锁回路；

13、过载保护回路；

14、单缸连续往复控制回路；

15、双缸连续往复控制回路；

16、用行程阀双缸顺序动作回路；

17、用电气开关双缸顺序动作回路；

18、二次压力控制回路；

19、高低压力转换回路；

20、计数回路；

21、延时回路；

22、逻辑阀的应用回路；

23、双手操作回路；

24、节能回路；

25、残压排出回路；

26、自动手动并用回路。

（三）液压实验台主要技术参数

1、油泵主要技术参数：

电源：380V AC50HZ；

功率:3kW；

最大压力:4Mpa；

2、 使用电源：国家标准供电电源AC380V、50HZ，带短路保护、漏电保护、过载保护等功能；

3、 控制电压：安全控制电DC24V；

4、 使用环境要求：防潮、防尘环境；

四、实验室责任人

魏巍联系方式：11084429@qq.com

五、实验预约流程

需与实验室责任人确定实验项目、人数、实验预计用时后，下载填写“实验申请表”，在开展实验当天提交纸质申请表。
